Gedruckte Elektronik

Funktionsweise

Das Prinzip basiert auf dem Widerstandsheizeffekt (Joule’sches Gesetz):
Wird eine elektrische Spannung an die gedruckten Strukturen angelegt, erwärmt sich die leitfähige Schicht und gibt Wärme gleichmäßig über das Substrat ab. Die Drucktechnologie erlaubt dabei eine präzise Gestaltung von Heizmustern, sodass Form, Größe und Leistungscharakteristik individuell anpassbar sind.

Vorteile

• Flexibel & leicht – einsetzbar auf gebogenen oder verformten Flächen, Folien oder Textilien

• Kosteneffizient – geringer Materialverbrauch

• Schnelles und reguliertes Aufheizen

• Designfreiheit – anpassbar an Geometrie und Leistungsanforderungen

• Energieeffizient – ideal für lokales, punktgenaues Heizen

Anwendungsfelder

• Automotive: beheizbare Außenspiegel, Lenkräder, Sitze

• Medizintechnik: intelligente Pflaster, beheizbare Textilien

• Smart Textiles: Sport- und Funktionskleidung mit Heizfunktion

• Bauwesen & Haushalt: Fußboden- oder Wandheizungen, Spiegelheizungen

• Elektronik: Temperaturstabilisierung von Displays, Batterien oder Kameras

Materialien & Herstellungsverfahren

• Leitfähige Tinten: Silber-Nanopartikel, Carbon Black, Graphen

• Substrate: PET, PI, TPU, Glas, Keramik, Papier, Textilien

Herstellungsmethode Siebdruck: bewährte, kostengünstige Methode für großflächige und reproduzierbare Heizstrukturen – besonders geeignet für Rolle-zu-Rolle-Massenfertigung

KIWO – Ihr Partner für Schablonenherstellung & Druckmedien

Für die Umsetzung effizienter gedruckter Heizsysteme spielt die präzise Schablonenherstellung eine zentrale Rolle. KIWO bietet hierfür langjährige Erfahrung sowie ein umfassendes Produktportfolio an. Besonders erwähnenswert wären hier AZOCOL Z 177 FL, AZOCOL Z 173/1 FL-H und AZOCOL S 305 FL: High-End-Kopierschichten, die ihre Anwendung da finden, wo höchste Auflösung und Kantenschärfe gefordert sind. FL steht für Fine-Line: Im Zusammenspiel mit hochwertigen Stahlgeweben und Belichtungsfilmen bzw. Chrommasken können Linienfeinheiten von unter 30 μm erreicht werden.

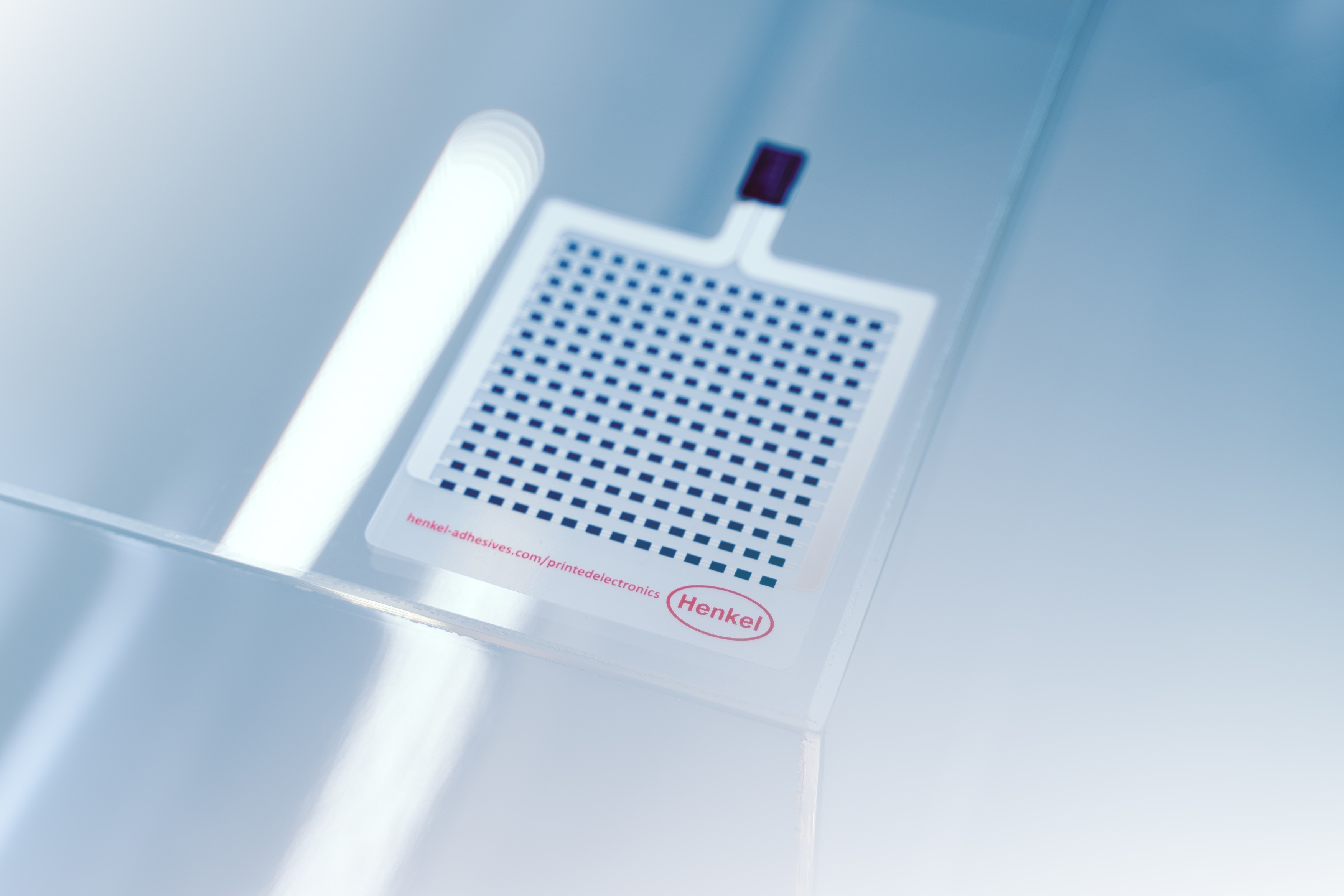

Darüber hinaus unterstützen wir Sie bei der Auswahl und Anwendung geeigneter leitfähiger Druckmedien (u. a. Henkel-Systeme).

Unser Ziel: maßgeschneiderte Lösungen für reproduzierbare und wirtschaftliche Fertigungsprozesse in der gedruckten Elektronik.
